Interruptor Tipo Codillo de Retorno KEDU HY29J 20/15A 3 Pines 250V CDI 2246
S/ 22.00 Incluye IGV.
El Interruptor Tipo Codillo de Retorno KEDU HY29J 20A/15A 250V de 3 pines es un interruptor de palanca con retorno automático, diseñado para aplicaciones industriales, maquinaria, equipos eléctricos y sistemas de control. Fabricado por KEDU, ofrece alta capacidad de conmutación, excelente durabilidad y un funcionamiento confiable en instalaciones que requieren un contacto momentáneo (ON)-OFF-(ON). Compatible con equipos eléctricos, tableros de control y proyectos de automatización.
1 disponibles
Interruptor tipo codillo con retorno KEDU HY29J de 3 pines
Interruptor de palanca con funcionamiento momentáneo
(ON)-OFF-(ON), diseñado para controlar dos acciones
desde un solo mando y regresar automáticamente a la posición central
cuando se suelta.
El KEDU HY29J sirve para activar dos funciones
momentáneas en sentidos opuestos. Es útil cuando el equipo debe
funcionar únicamente mientras el operador mantiene accionada
la palanca.
✓ Avance y retroceso
✓ Subida y bajada
✓ Apertura y cierre
✓ Movimiento en dos direcciones
✓ Control momentáneo de maquinaria
Aplicaciones recomendadas
✓ Maquinaria industrial
✓ Tableros eléctricos
✓ Cajas y paneles de mando
✓ Equipos electromecánicos
✓ Equipos gastronómicos
✓ Sistemas de automatización
✓ Proyectos de mantenimiento eléctrico
¿Cómo funciona el interruptor KEDU HY29J?
La palanca cuenta con dos posiciones momentáneas y una posición
central de reposo.
Al mover la palanca hacia un lado, el terminal común se conecta con
una de las salidas. Al moverla hacia el lado contrario, se conecta
con la segunda salida.
Cuando el operador suelta la palanca, el resorte interno la devuelve
automáticamente a la posición central OFF.
Funcionamiento de los 3 pines
Pin 1
Salida para la primera función
Pin 2
Terminal común
Pin 3
Salida para la segunda función
multímetro antes de conectarlo. La identificación debe verificarse
directamente en la pieza y no únicamente por la posición visual
de los terminales.
Especificaciones técnicas
| Marca | KEDU |
| Modelo | HY29J |
| Tipo | Interruptor tipo codillo o interruptor de palanca con retorno |
| Función | (ON)-OFF-(ON), momentáneo en ambos sentidos |
| Terminales | 3 pines tipo lengüeta |
| Capacidad | 20/15A, hasta 250V, según la carga y marcación del producto |
| Montaje | Sobre panel mediante cuello roscado, tuerca y arandela |
| SKU | 2246 |

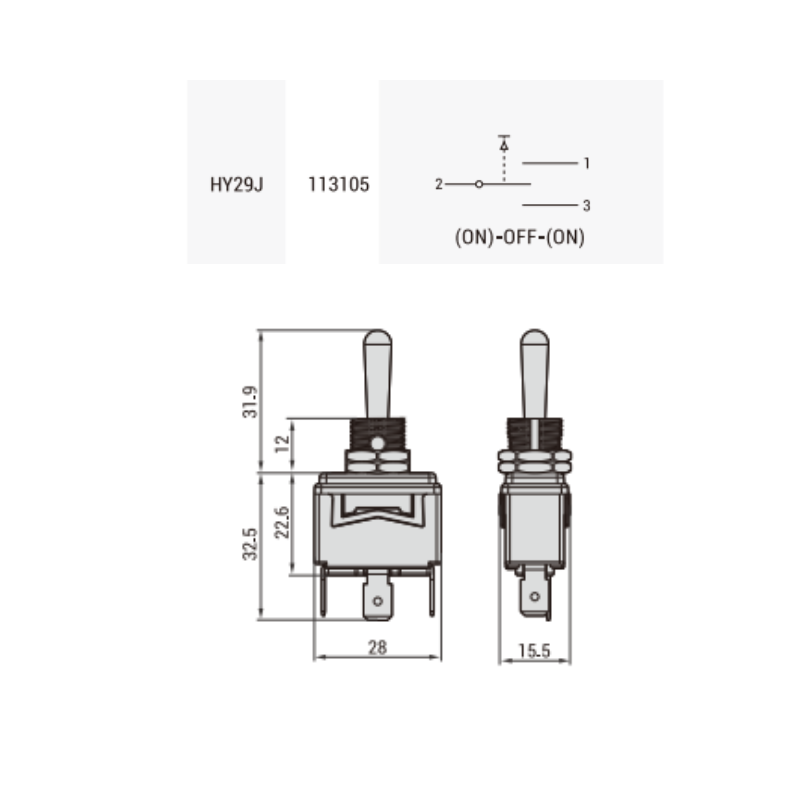

Medidas referenciales
Compruebe estas dimensiones antes de realizar el reemplazo para
confirmar que el interruptor pueda instalarse correctamente en
la perforación y espacio disponible.
28 mm
Ancho frontal
15.5 mm
Profundidad
32.5 mm
Altura del cuerpo
31.9 mm
Altura superior
22.6 mm
Altura interior
12 mm
Longitud roscada
según la versión o el tipo de terminal.
Materiales de fabricación
Cuerpo: carcasa termoplástica aislante de uso eléctrico.
Palanca: estructura metálica con cubierta aislante.
Fijación: cuello roscado, tuerca y arandela metálica.
Terminales: contactos metálicos conductores
tipo lengüeta.
Mecanismo interno: contactos eléctricos y sistema
de resorte para el retorno automático.
Antes de comprar, verifique
✓ Que tenga 3 terminales.
✓ Que la función sea (ON)-OFF-(ON).
✓ Que la palanca retorne al centro.
✓ Que las medidas sean compatibles.
✓ Que soporte el voltaje y amperaje requerido.
✓ Que el montaje coincida con el equipo.
Tips para cambiar el interruptor
Desconecte la energía
Corte completamente la alimentación antes de retirar la pieza.
Tome una fotografía
Registre la posición y el color de los cables antes de desconectarlos.
Identifique los terminales
Confirme el común y las dos salidas utilizando un multímetro.
Realice una prueba
Verifique el retorno al centro y el sentido de cada función.
personal técnico calificado. Para motores, resistencias o cargas
de mayor potencia, puede requerirse un relé o contactor adecuado.
Preguntas frecuentes
¿La palanca queda fija al moverla?
cuando se suelta.
¿Qué significa (ON)-OFF-(ON)?
activa mientras se mantiene presionada la palanca.
¿Sirve para avance y retroceso?
empleando los relés, contactores y protecciones correspondientes.
¿Cómo sé si es compatible con mi equipo?
eléctrica y el sistema de retorno con el interruptor anterior.
¿Necesita confirmar la compatibilidad?
Envíenos una fotografía del interruptor anterior, sus medidas,
la cantidad de terminales y el modelo del equipo. En Gems Electric
le ayudamos a verificar la alternativa adecuada antes de su compra.
